周邊傳動刮泥機

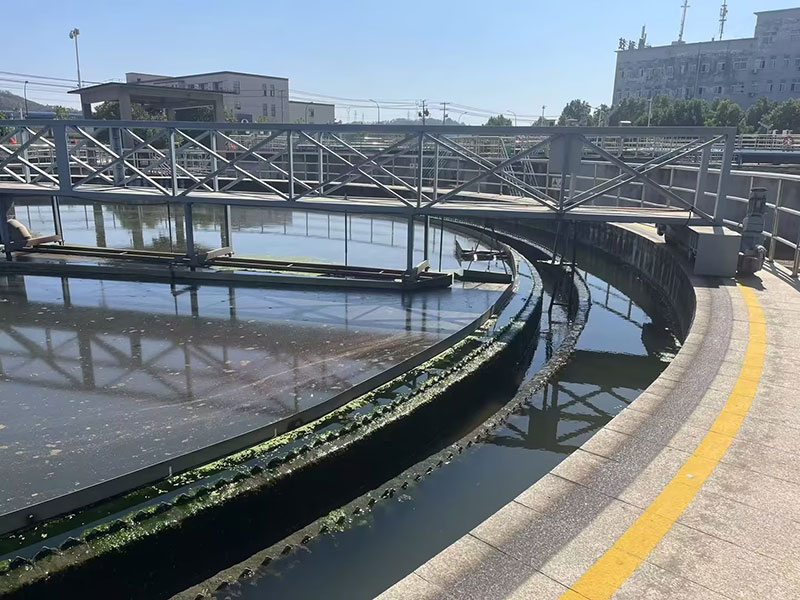

一、圖片
二、用途
此周邊傳動刮泥機適用于中心進水、周邊出水、中心排泥的中、大型池徑的輻流式沉淀池；主要用于城鎮污水處理廠初沉池內排泥
三、結構及工作原理
該設備采用周邊傳動，污水從池中心的進水管流入，經穩流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置驅動工作橋架沿周邊旋轉，并帶動刮臂及刮泥板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外，水面的浮渣通過撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出。
四、主要特點
1、工作橋可采用半橋式或全橋式，其材質可采用碳鋼、不銹鋼或鋁合金等；
2、驅動裝置采用軸裝式斜齒輪減速機與主動滾輪直聯傳動，結構緊湊，機械效率較高；
3、刮板以對數螺旋線軌跡集泥，連續性好、集泥的效率較高；
4、當池底坡度為1：10，可減小刮泥時的阻力；
5、設置機械和電氣雙重過載保護，運轉安全可靠；
6、設備操作簡便，可直接地/遠程控制設備的運行。
